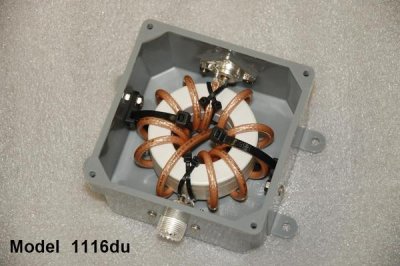

1116du - unik på marknaden
Denna balun är lämpar sig speciellt för de låga banden 160,80 och 40m. Eller för dig med svår SWR, RFI eller RFI radioschacket vid dessa frekvenser. Över 5000 ohms choke impedans på 160m, över 6300 ohm på 80 och 40 meter (> 4000 ohm på 20 m). Men den hjälper även väl för att förbättra utstrålningen hos dina antenner genom att isolera kommon-mod strålning på koaxskärmens utsida. Den innehåller två stackade toroider för att maximera de sk chokimpedansen på alla HF-band från 1-54 MHz. Genom att utnyttja Mil-Specad koax, så blir SWR och effektåligheten uttmärkt och ger en chokimpedans överstigande 10.000 ohm. Du kan montera än i radioshacket eller vid koaxialkabeln vid marken nära antennen. Baserad på nya super ferrit-materialet #31.
· Konstruktionen baseras på välkända författaren Jerry Sevicks, W2FMI , konstruktioner. Genom en ny toroidblandning och grövre tråddiameter har både bandbredd och effekttåligheten i hans konstruktion kunnat förbättras ännu mer.
· Konstruktionen har väsentligt högre så kallad kommonmod impedans, mer än 10.000 ohm, och torodidkärnarea än andra typer av konstruktioner som ferriter, ferritstavar eller luftlindade koaxbaluner.
· Trådlindningen är Mil Specad 50 ohm koax specad med 19kw @ 1MHz, 9kw @ 10 Mhz och 3.5kw @ 50 Mhz. Silveröverdragen skärm och centerledare. Solid Teflon som dielektrium.
· Låga inkopplingsförluster, < 0.2 dB
· Hög effekttålighet, 5kw kontinuerligt - 10kw intermittent upp till 35 MHz. Från 35MHz till 54MHz är effektgränsen 4kw.
· So-236 koaxkontakter är av högkvalitet sort med teflonisolering.
· All hardvara är av rostfrittstål.
· Hela balunen är inkapslad i en väderbeständig NEMA box med tätningsringar.
Teknisk data (Eng)
