Transientskydd 3 kW/5 kW PEP Array Solutions USA

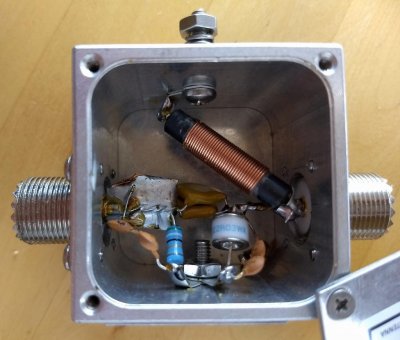

Äntligen ett lämpligt skydd till efter PA:t. Detta klarar upp till 3 kW med VSWR < 2:1. Innehåller både gasurladdningsrör, DC blockerande kondensator, kortslutande resistor och högimpediv spole. Detta korsluter transient pikar på ingående antennport och isolerar portarna från varandra DC-mässigt och kopplar effektivt centerledning till jord. Vi kommer att ha utbytes urladdningsrör som tillbehör.
Specifikationer
Dimensioner: 50.8 mm x 50.8 mm x 38.1 mm, Kontakt till Kontakt: 82 mm
· Vikt: 0.2 kg
· Frekvensormåde: 1 till 500 MHz
· VSWR < 1.2:1
· Unik static bleed protection system (see manual)
· Return Loss typiskt < 40 dB
· 50 ohm (kan användas i 75 ohm system)
· Insertion Loss (S21):< 0.02 dB eller mindre
· Effekttålighet: 3 kW kontinuerligt @ 2:1 VSWR, 5 kW @ 1.2:1 VSWR
· GDT rör certified mot UL497B och UL1449
· Halogenfri
· Testad per ITU K.12 recommendationer
· DC överslagsspännoing: 600 V, 800 V eller 1200 V beroende på GDT rör och modell.
· 10 operationer 8/20 μs 5 kA minimum
· 1 operation 8/20 μs 10 kA minimum
· Max. följström under en halv spänningscykel vid 50 Hz är 200 A
· Isolationsresistans vid 100 V DC > 10 GΩ
