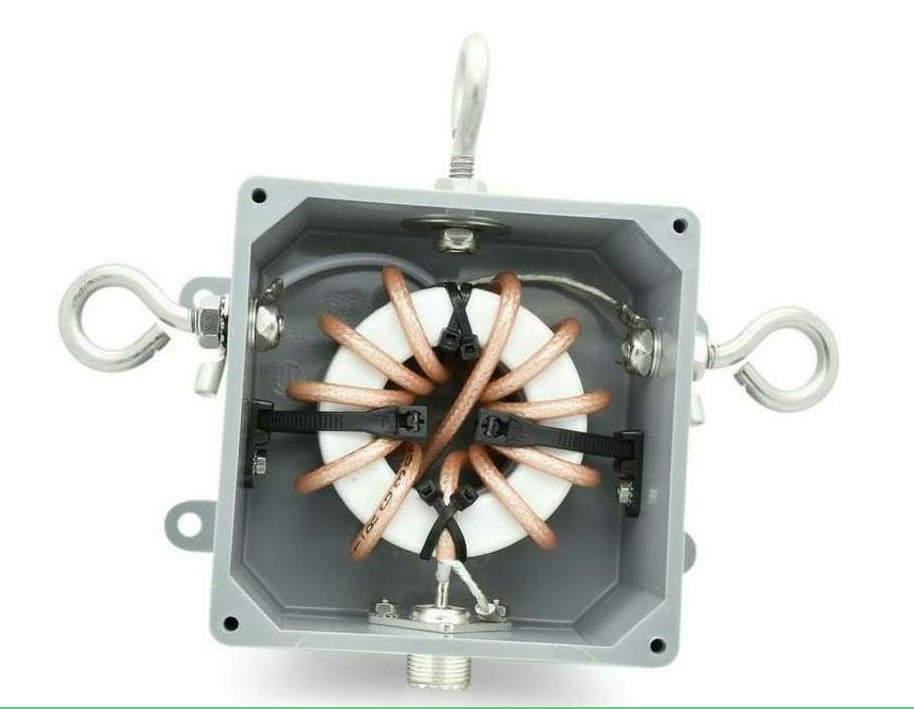

Balun Designs 1:1 3 kW kit 1115-etk
Byggsats av samma typ som Balun Designs 1113 /1115 3 kW. Engelsk manual finns att ladda ner.
1:1 Balun 1.5 - 54 Mhz för yagis & dipoler 3/5kw.
Denna strömbalun hjälper dig att få din antenn att stråla ut som det teoretiskt är tänkt och inte via koxialkabeln (dess ytterskärm). Högklassig balun både rent konstruktionsmässigt och teoretiskt. Lämpar sig utmärkt för dipoler och yagiantenner. Passar allra flesta yagis (Hy-Gain, Cushcraft, Mosley m f l). Kan monteras på bom med extra rörfäste i rostfriit (se tillbehör). Kommer med monteringsögla och kabelsko för olika infästningar mot antennwire eller kopplingstråd till yagiantenn. Mycket robust konstruktion. Se bilagda installationsföreskrifterna. Choke impedans ca 4 000 ohm över stora delar av KV-bandet.
- Konstruktionen baseras på välkända författaren Jerry Sevicks, W2FMI , konstruktioner. Genom en ny toroidblandning och grövre tråddiameter har både bandbredd och effekttåligheten i hans konstruktion kunnat förbättras ännu mer.
- Konstruktionen har väsentligt högre så kallad kommonmod impedans och torodidkärnarea än andra typer av konstruktioner som ferriter, ferritstavar eller luftlindade koaxbaluner. Den tråd som används ger över 7500 Volt överslagsspänning vilket ger god styrka mot tillämpningar med hög SWR.
- Låga inkopplingsförluster, < 0.2 dB
- Hög effekttålighet 5kw kontinuerligt upptill 40 MHz och 4 kW från 40 till 54 MHz..
- So-236 koaxkontakter är av högkvalitet sort med teflonisolering.
- All hardvara är av rostfrittstål.
- Hela baluner inkapslad i en väderbeständig NEMA box med tätningsringar.
Manual (eng)
