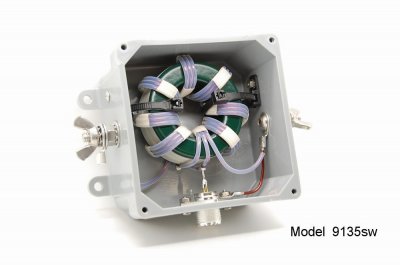

Model 9135 - 9:1 Unun 1.5 - 54MHz - 5kW för end feds- och long wire antennerDenna balun är utmärkt för att matcha långa och korta antenner som är obalanserade för multibands användning. De nu populära end-feds antennerna är sådan. Möjliggör att bättre använda den interna tuner i manga riggar. Uppbyggd av multipla ferritkärnor för att Klara hög effekt och SWR. Bifogat dokument ger riktlinjer för antennlängder för lägsta SWR.
Här kommer rekommenderade antennlängder och installations tips för 9135 9:1 balunen. Det baseras på unun balunen vid nära jord och sedan en sloper configuration.
Rekommenderade antenwirelängder (i meter) för end-fed 9:1 160-10 meter antenner:
| 16,1 | 17,9 | 21,9 | 26,9 | 30,0 | 37,9 | 41,1 | 44,4 | 49,3 | 53,3 |
De i fet stil är de optimala för hela spektrat. För flesta banden kommer SWR då vara under 2,2:1 och ofta under 1,8 :1. Om du bara vill ha en antenn för 40-10 m prova då dessa längder
| 17,7 | 21,6 | 25,6 | 32,5 | 36,2 | 45,1 | 61,8 |
OBS!
Ununs är för obalanserade antenner som vertikaler och longwirer. De kommer inte fungera med balanserade antenner som dipoler.
| Ferritmaterial | Kundspecad ferritmaterial från Ferrite för bästa permiabilitet och effekttålighet. |
| Lindningstyp | Stackad kärna med enkal trifilära varv för 9:1 unun.
|
| Ledningsmaterial | #14 gauge Superior Essex Heavy build polyamideimide Allex 240 LedningsWire.
Wire är överdragen med Teflon skydd för att öka spänningståligheten till 10,000 Volt. |
| Effekttålighet | 1 - 35 MHz - 5kW, 35-54 MHz - 4kW |
| Användbart frekvensområde | 1 to 54 MHz |
| Förluster | Mindre än 0.2db |
| Kontakter | SO-239 kontakter med silver plätering och Teflon isolation.
Studs och öglör 1/4 tum.
|
| Stålkvalitet | Rostfritt |
| Låda | NEMA låda för marina installationer. Neopren tätninga i lock för att skydda mot fukt. |
| Dimensioner | 10 x10 x5 cm |
Installationsansvisning (Eng)
