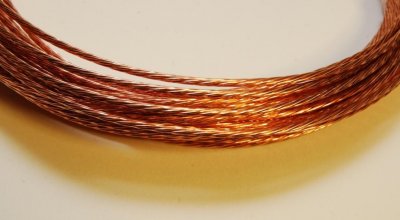

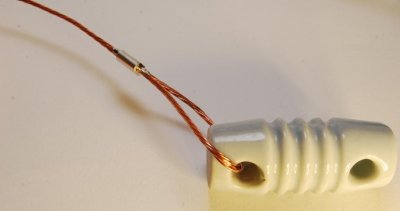

MFJ-1778 G5RV 10-160 m, 31 m lång, > 11 m hög, 1500 W
G5RV antennen är en multi-band dipolantenn som är mittmatad och som i detta utförande klarar 1500 Watt. Ursprungligen var G5RV designed som en 3/2 vågländs mittmatad anetnn för 14 MHz, men radioamatörer fann att den fungerande tillfredställande på alla bands.
MFJ-1778 (G5RV) är en 31 m lång toppmatad antenn med en knappt 10 m lång 450 ohms matchningssektion som avslutas i en SO-239 koaxialkontakt. Matchnings-sektionen är en 450 ohms (balanserad) bandkabel som fungerar som en 1:1 transmission transformator på 14 MHz. På 14 Mhz är SWR ca 2:1. På andra band fungerar transmissions omvandlingen på liknande sätt. Antennen behöver generellt en antenntuner för att få ett lågt SWR på andra band.
Eftersom G5RV matas balanserat men avslutas med en obalanserad koxialkabel är det oftast nödvändigt med att införa choke balun nära sändaren för att minimera strömmar på koaxialkabelns yttreskärm (ger RFI-problem annars). I manueln finns beskrivet hur man kan linda en själv av koxialkabel. Ännu bättre är dock att komplettera med en separat professional choke balun som Balun Designs 1115du (se under sektion “Baluner”). De har en betydligt mer effektiv "choke effect" och över ett bredare frekvenspektra än vad enklare lindade koaxspolar eller ferritbaluner kan prestera.
Manual (Eng)
