Array Solution Effekt och SWR-mätare

Kontakta oss för pris och leverans
Bevaka produkt

Ange din e-postadress nedan så meddelar vi dig när produkten finns i lager! Din e-postadress sparas i upp till 180 dagar.

Produktbeskrivning:

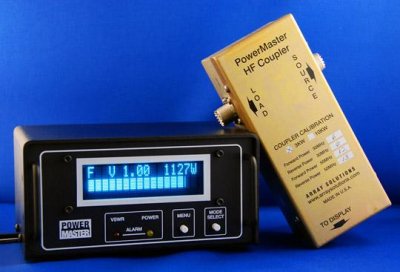

PowerMaster Stations Monitor från Array Solution


* Visar VSWR, effekt och effektstapel samtidigt


* Stor vakum flouresent display 190 x 25 mm (b x h)


* I princip omedelbar visning på display även av snabba förlopp


* Topp och frys mod som är programmerbara efter önskemål


* Noggrannhet bättre +- 3%


* 12 bitars A7D med åtta mätkretsar


* Kan fås med olika mätprobar för HF (standard), VHF och UHF


* Mätprob kan placeras separat från display enhet

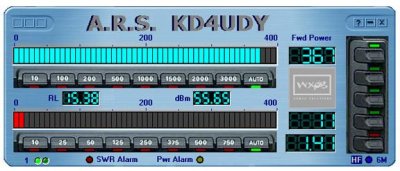

* Kan styras från PC via RS-232


* Programmerbara alarm nivåer med reläutgång (tex för SWR) som kan avändas för att bryta inkopplingen av ett slutsteg


* Drivs med 12-14 V DC


* SO-239 kontakter menkan specialbeställas med N-kontakter





Specifikation


*Frekvensområde 1.5 – 30MHz, 50-54 Mhz


* Impedans 50 ohms nominellt, <1.05 V.S.W.R. insättning


* Inkopplingsförluster < .05 dB


* Linje kontakter SO-239 hona (Typ-N, och 7/16 DIN optionellt)


* Effektområden 1 till 3,005 watts (3KW HF)


* 1 till 9999 watt (10 KW HF)


* VSWR område 1.00 till 99.00


* Noggrannhet < ±3% relativt NIST kalibrerat instrument


* Upplösninng 10 Bit A/D – 4 överlappande kanaler ger 12 Bit effektiv upplösning


* Topp effektinlåsning vid mätning < 10 ms


* VSWR Alarm relä aktiveringstid < 45 ms


* Bar Graph Respons > 30Hz


* VSWR Alarm Off, 1.5, 2.0, 2.5, 3.0 – relä programmerbar att öppna eller stänga vid alarm


* Low Power Monitor Alarm Off, 5, 50, 100, 250, 500, 1,000, 2,000 watt - NC och NO reläkontakter finns tillgängliga


* High Power Monitor Alarm Off, 175, 225, 700, 1,100, 1,600, 2,600, 3,000


* Alarm Relä konatkt 0.5 Ampere 50 volt AC/DC


* Kontrol Manual front panel (stand alone) eller via RS232 – md mjukvara


* Spänningsdrivning 12 - 15V DC, 600 ma


* Temperaturområde för drift -35 C till +25 C


* Certifierad klarande FCC Class B (tested) och CE-test
